网站首页 >> 车铣复合 >> TCK40系列数控车铣复合中心

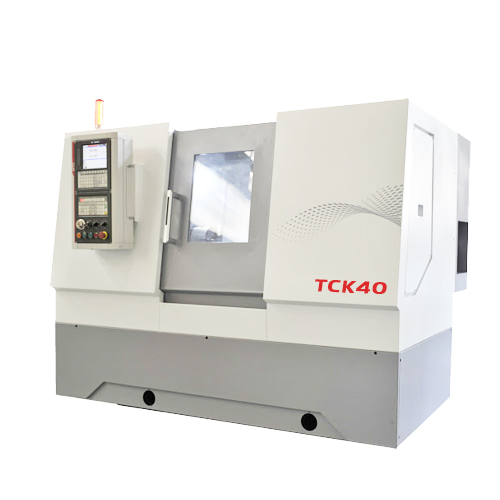

TCK40系列数控车铣复合中心

TCK40系列数控车铣复合中心

0.00
0.00


TCK40系列数控车铣复合中心该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。


TCK40系列数控车铣复合中心技术参数：

项目单位HTC40
卡盘直径mmφ254
床身上回直径mmφ500
滑鞍上回转直径mmφ350
盘类件加工范围

X/Z轴行程

车削长度mm220/780
220/1030
220/1530
主轴通孔直径mmφ65(φ75)
主轴转速范围r/min90-2000(90-3000进口轴承）
主轴头型式
A2-6
尾台套筒直径mmφ125
尾台行程mm150
尾台套筒锥孔
莫氏5号
快移速度（X/Z轴）m/min8月12日
刀架工位数工位8(12)
刀方尺寸mm25×25
工具孔直径mmφ40
刀架定位精度
±4"
刀架重复定位精度
±1.6"
工件精度
IT6
粗糙度
Ra1.6-0.8
主电机功率mm15/18.5
定位精度

X轴mm0.008
0.008
0.008
Z轴mm0.012
0.015
0.02
重复定位精度

X轴mm0.006
0.006
0.006
Z轴mm0.007
0.008
0.012
机床外形尺寸（长×宽×高）mm3630×1960×1980
3880×2005×2236
4460×2020×2150
机床重量（净重）kg8750
9000
9800
